Používáte-li firmware airRohr (https://github.com/opendata-stuttgart/airrohr-firmware-flasher), máte možnost odesílat data ven na API ve formátu JSON přes HTTP POST a TMEP umí tato data zpracovat. Firmware data posílá přes HTTP POST s v hlavičce definovaným „application/json“, validním JSONem v těle requestu. TMEP poté ze struktury bere a páruje všechny dvojice value_type a value pod uzlem sensordatavalues.

Právě „value_type“ následně můžete v nastavení čidla na TMEPu vyplnit do GUID (1-3) pro ukládání jejich hodnot do naší služby.

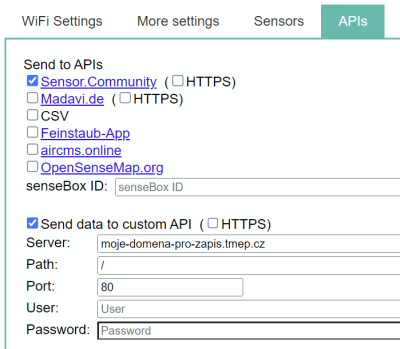

V konfiguraci pod „APIs“ zaškrtněte zasílání dat na custom API:

Server: Vyplňte doménu pro zasílání hodnot, kterou naleznete v nastavení čidla na TMEPu.
Path: /
Port: 80

Na TMEPu následně můžete u čidla jako GUID (tedy měřenou hodnotu pro ukládání) použít libovolný parametr, který zařízení zasílá.

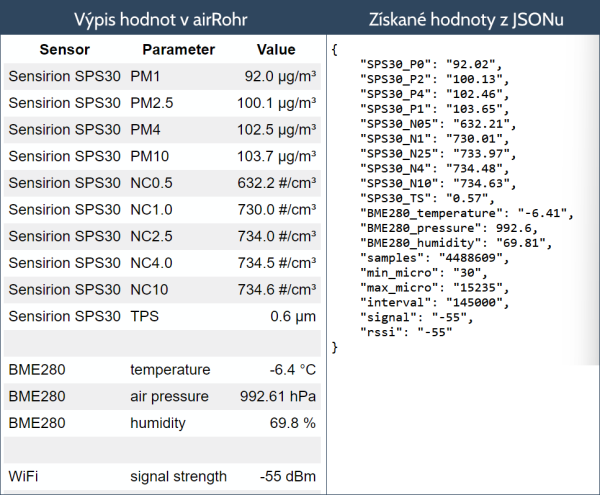

Níže naleznete příklad volání se senzorem ovzduší Sensirion SPS30. Libovolný value_type můžete použít do GUID, tedy v našem případě (viz příklad volání níže) můžete vyplnit:

TMEP převede signal automaticky na rssi, aby byla vidět síla signálu na Wi-Fi.

V případě jiného čidla bude pojmenování hodnot rozdílné. Např. Nova SDS011 posílá dvě hodnoty pro kvalitu ovzduší a sice SDS_P1 a SDS_P2.

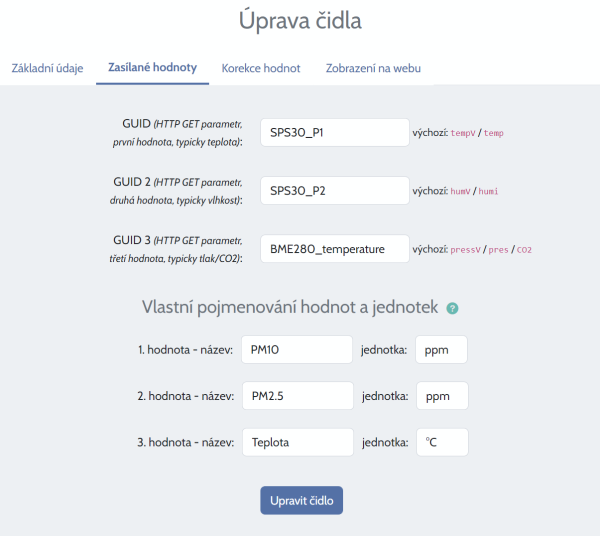

Typické nastavení pro PM10, PM2.5 a teplotu:

V nastavení Základní údaje u typu čidla zvolte nějaké dvou/tří hodnotové, pokud budete využívat více než jednu hodnotu (tedy např. teplota/vlhkost/tlak). Případně můžete přepsat názvy hodnot a jejich jednotek na záložce Zasílané hodnoty, kde vyplňujete i právě GUID. Nezapomeňte pod Korekce hodnot nastavit max. povolenou hodnotu pro uložení na např. 2000 ppm, ať hodnota není jen 100 (která je typicky dostatečná pro měření teploty).

Chcete ukládat a grafovat více než tři hodnoty? Pak je potřeba založit více čidel a hodnoty do nich přerozdělit přeposílačem hodnot, což je funkce kterou TMEP za tímto účelem disponuje. Je to lehce komplikovanější, ale funkční.

Hodnoty vám už chodí na nějaké čidlo a u něj potřebujete definovat, jak mají být přerozdělené. Založte rovnou nové čidlo, kam chcete ukládat další hodnoty. Pokud existuje u nějakého čidla přeposílač, tak je potřeba přeposílač založit nejen pro další čidlo a přeposílané hodnoty, ale i pro to stávající. Je to totiž buď a nebo - buď mi na doménu chodí měření, která mám na ní, nebo řeším přeposílače a pak je potřeba příchozí měření rozdělit do patřičných domén včetně té aktuální.

V našem případě si necháme na jednu doménu ukládat čistě měření částic a na druhou si budeme grafovat teplotu, vlhkost a tlak z připojeného čidla BME280.

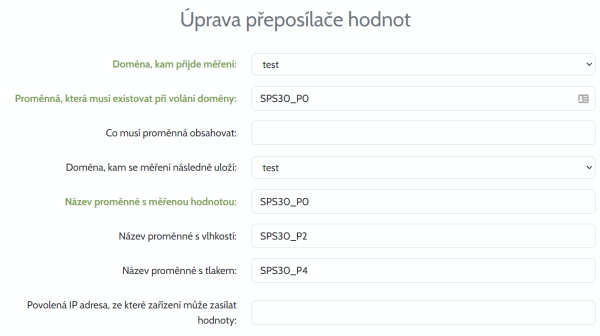

Vložte nový přeposílač, který bude ukládat chodící hodnoty do stávajícího čidla:

• Doména, kam přijde měření: test (tam mi chodí hodnoty)
• Proměnná, která musí existovat při volání domény: SPS30_P0 (libovolná z názvů hodnot)
• Doména, kam se měření následně uloží: moje aktuální doména
• Názvy proměnných s měřenou hodnotou, vlhkostí a tlakem: to, co jsem měl jako GUID nastaveno nyní nebo to co teprve chci ukládat, jedná se o až tři měřené parametry

Pokud nemáte, tak založte další čidlo a vložte další přeposílač:

• Doména, kam přijde měření: test (stále ta samá doména, kam chodí hodnoty)
• Proměnná, která musí existovat při volání domény: SPS30_P0 (libovolná z názvů hodnot)
• Doména, kam se měření následně uloží: moje druhé čidlo
• Názvy proměnných s měřenou hodnotou, vlhkostí a tlakem: další až tři parametry, v našem případě z čidla BME280 (viz obrázek)

{
    "esp8266id": "123456",
    "software_version": "NRZ-2020-133",
    "sensordatavalues": [
        {
            "value_type": "SPS30_P0",
            "value": "49.56"
        },
        {
            "value_type": "SPS30_P2",
            "value": "54.98"
        },
        {
            "value_type": "SPS30_P4",
            "value": "57.12"
        },
        {
            "value_type": "SPS30_P1",
            "value": "58.20"
        },
        {
            "value_type": "SPS30_N05",
            "value": "337.65"
        },
        {
            "value_type": "SPS30_N1",
            "value": "391.93"
        },
        {
            "value_type": "SPS30_N25",
            "value": "395.14"
        },
        {
            "value_type": "SPS30_N4",
            "value": "395.55"
        },
        {
            "value_type": "SPS30_N10",
            "value": "395.65"
        },
        {
            "value_type": "SPS30_TS",
            "value": "0.59"
        },
        {
            "value_type": "BME280_temperature",
            "value": "7.03"
        },
        {
            "value_type": "BME280_pressure",
            "value": "100267.53"
        },
        {
            "value_type": "BME280_humidity",
            "value": "58.01"
        },
        {
            "value_type": "samples",
            "value": "4898709"
        },
        {
            "value_type": "min_micro",
            "value": "29"
        },
        {
            "value_type": "max_micro",
            "value": "7016"
        },
        {
            "value_type": "interval",
            "value": "145000"
        },
        {
            "value_type": "signal",
            "value": "-76"
        }
    ]
}
